Szakmai útmutató a gravitációs csatornarendszerekhez
Ha azt hitted, hogy a szennyvízcsövek csak úgy „vakon” kerülnek a helyükre, gondold újra! A csatornarendszer lelke ugyanis a megfelelő lejtés – ez az aprócska, de kulcsfontosságú paraméter határozza meg, hogy a rendszer működik-e flottul vagy lesz belőle szagos, dugulós rémálom. Ebben a cikkben egy kis humorral, de szakmai alapossággal mutatjuk be, hogyan kell jól lejtetni a csövet – mert ha már szennyvízről van szó, a gravitáció a legjobb barátunk.
Miért olyan fontos ez a bizonyos csőlejtés?
A legtöbb háztartásban a szennyvíz nem motoros rakétával távozik, hanem a gravitációra bízzuk a piszkos munkát. A lejtés itt nem holmi esztétikai kérdés – ez az, ami segít a víznek és a benne úszkáló dolgoknak szépen, együtt eljutni a végcélhoz.
Ha mindent jól csináltunk, akkor:
- Szépen viszi a szennyvizet, ahogy a nagykönyvben meg van írva
- Nem válogat: folyadék és szilárd anyag együtt mozog
- Nem ad esélyt lerakódásnak és dugulásnak
- Kitisztítja magát, mint egy rendes, öntisztuló rendszer
- Nem szagosodik – mert senki sem szeret, ha büdös
Mennyi az annyi? – A tökéletes csatornalejtés
És akkor most jöjjenek az unalmas, de fontos adatok. A csőlejtést általában százalékban (%) vagy ezrelékben (‰) adják meg. Egy 1%-os lejtés azt jelenti, hogy 1 méteren belül 1 cm-t “esik” a cső.
A Magyar Szabvány szerint: (MSZ EN 12056)
A gravitációs lefolyórendszerekről a Magyar Nemzeti Szabványok Jegyzéke is pontosan rendelkezik. Egyéb esetekben a csatorna hálózat anyagának minőségétől függően (szilárdság, felület, tokozás) 3 ezrelék és maximum 1 százalék között kell lennie. Az ajánlott csőtest anyaga: KG–PVC, az ajánlott átmérő: minimum 110 mm legyen.
Hogy néz ki ez a gyakorlatban
Egy 10 méter hosszú udvari csatornaszakasznál, A és B pont között 3-10 cm. lehet a csatorna lejtésből adódó szint különbség. A lejtés mértéke nagyba függ a beépített csatornarendszer anyagától, átmérőjétől és minőségétől. Ahogy a Dugulaselharitas.net szakmai portál is írja.
A lejtés mindig a szennyvíz áramlási irányában értendő – vagyis a magasabb ponttól az alacsonyabb felé. (Igen, ez annyira logikus, hogy muszáj leírni.)
Mi történik, ha rosszul van lejtetve, és túl lapos a cső:
- A víz olyan lassú, mint a hétfő reggel – leülepedik a papír, zsír, minden, ami nem kéne
- Jönnek a dugulások, mert miért ne
- Szagos lesz, mert a pangó víz egy bakterium-bulihely
- Nincs öntisztulás → gyakoribb karbantartás, bosszúság
Mi történik, ha túl meredek a cső:
- A víz elsiet, otthagyva a szilárd anyagokat – azok meg csak ülnek
- Iszapolódás alakul ki a cső alján
- A fal száraz marad – nem mossa ki a rendszer
- Légcsapdák alakulnak ki, ami vákuumot, szifon-kiszívást okozhat
Tippek, trükkök és szakmai szempontok
1. Következetes lejtés
A cső végig folyamatosan lejtsen – ne hullámozzon, ne váltson szintet. Ez nem vidámpark.
2. Pontos szintezés

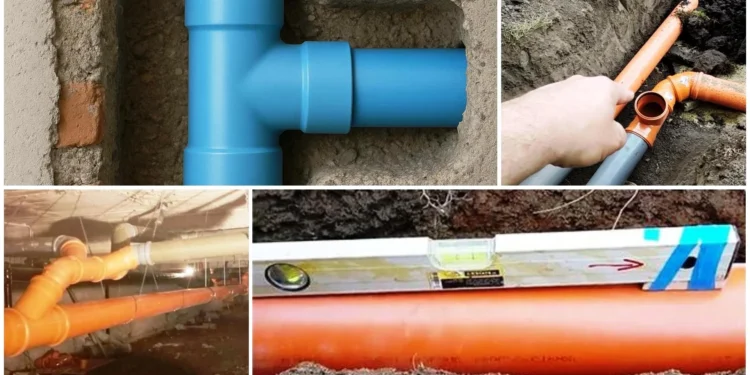

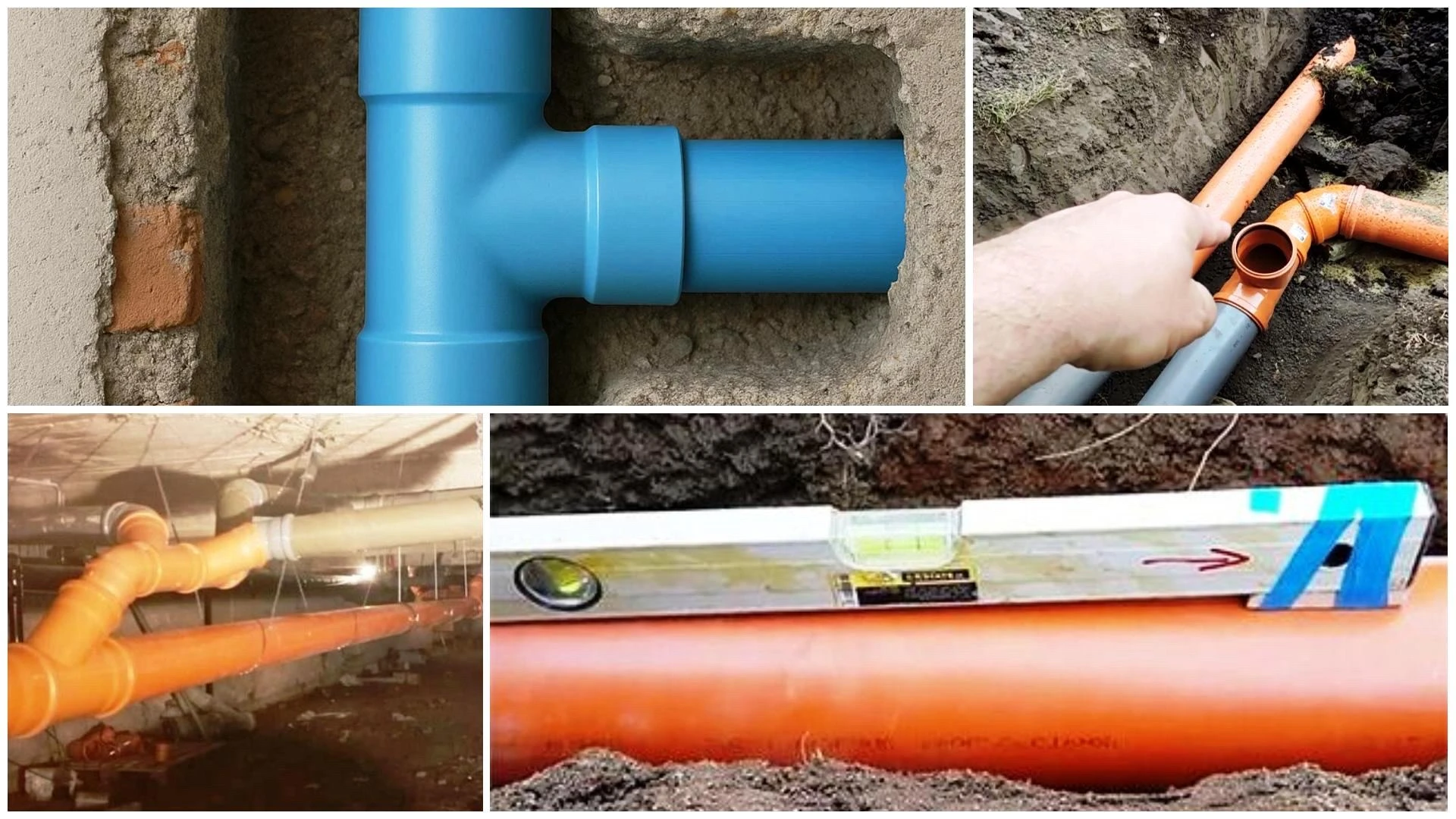

Már a kivitelezés előtt mérj pontosan! Használj lézert vagy vízmértéket, ne csak “szemmértéket”. A csövet úgy rögzítsd, hogy ne mozduljon el.
3. Alátámasztás és rögzítés
A csövek alátámasztása kulcsfontosságú – ha megsüllyednek, máris borul a rendszer. A bilincsek távolsága a csőanyag és átmérő függvénye.
4. Irányváltások? Óvatosan!
Kerüld a hirtelen irányváltásokat. Ha muszáj, használj két 45°-os ívet vagy tisztítóidomot.
Mi a helyzet kültéren?
A kültéri gerincvezetékeknél a lejtés még fontosabb – a nagyobb szilárdanyag-tartalom miatt a lerakódás veszélye is nő.
Irányelvek kültéri csatornákhoz (DN 150–200):
- Minimális lejtés: 0,3–1,0%
- Nagyobb átmérőknél is legalább 0,3%
Figyelem: Kültéren sem jó a túl nagy lejtés! A hordalék nem bírja tartani a tempót a vízzel, és lerakódik. Gyakori hibák és a következményeik:
- Hullámos csővezetés – Lerakódás, torlódás
- Túl kicsi lejtés – Dugulás, pangó víz
- Túl meredek lejtés – Száraz csőfal, lerakódás
Egy jól megtervezett csatornalejtés olyan, mint egy jó barát: észre sem veszed, de mindig számíthatsz rá. A túl alacsony vagy túl magas lejtés viszont komoly működési problémákhoz vezethet – szó szerint bűzös következményekkel. Ha betartod a szabványokat, és figyelsz a részletekre, a rendszer nemcsak megbízható lesz, hanem hosszú távon gazdaságos is. És bár a csövek a föld alatt futnak, a lejtés kérdése mégis minden modern épületgépészeti rendszer alapja.
Zárszónak érdemes megemlítenem, hogy gyakran felmerül a kérdés, hogy mit lehet csinálni az állandóan kialakuló dugulásokkal, ami a rosszul lerakott lefolyócsövek miatt alakul ki.
Erre sajnos csak egy helyes válasz létezik a gyakorlott szakembertől: precízen beállított, megfelelő átmérővel rendelkező új lefolyócsövet kell beépíteni a régi helyére.
